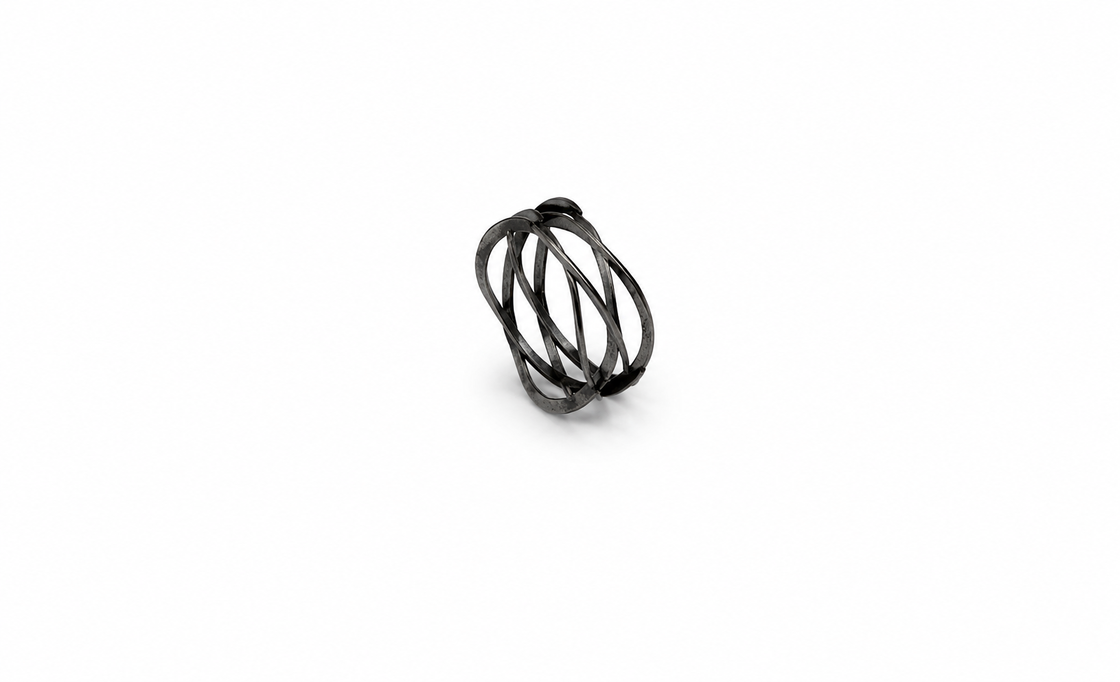

Resorte de Onda Apilado Industrial Anidado SWPB SWC

Los resortes ondulados de cresta a cresta están diseñados con múltiples ondas por vuelta para proporcionar una mayor capacidad de carga y un mayor rendimiento de deflexión dentro de espacios de instalación limitados. Estos resortes se utilizan comúnmente donde se requiere un diseño compacto y un control de fuerza preciso. Nuestra fábrica fabrica resortes ondulados de cresta a cresta personalizados con diferentes materiales, dimensiones y características de carga para satisfacer los requisitos específicos de la aplicación.

Los parámetros del resorte ondulado

Las ventajas de los resortes ondulados

La singularidad del resorte ondulado es que, en términos de carga de trabajo, el espacio que ocupa el resorte ondulado es relativamente pequeño. De hecho, los resortes ondulados pueden reducir el tamaño y el peso de los componentes hasta en un 50%. El resorte ondulado está hecho de un filamento de una sola hebra de acero inoxidable 17-7, contiene una bobina de precisión continua y el diámetro es consistente con la forma de onda. El rango de diámetro es: 0.375 pulgadas (9.52 mm) a 1.25 pulgadas (31.75 mm) para cumplir con los requisitos de carga: 4 lbs (1.8 kg) a 30 lbs (13.6 kg).

Especificaciones

• El rango de espesor es de 0.006 pulgadas (0.15 mm) ~ 0.039 pulgadas (1 mm)
• El ancho del alambre es de 0.024 pulgadas (0.60 mm) ~ 0.230 pulgadas (6.00 mm)
• El rango de diámetro exterior es de 0.25 pulgadas (6.00 mm) ~ 5 pulgadas (127.00 mm)

Característica	Parámetro
Estructura	Convencional (bucles de botella en ambos extremos cerrados)
	Bucles planos en ambos extremos cerrados
Tratamiento superficial	Ennegrecimiento
	Granallado
	Aplicar aceite antioxidante
	Zincado
	Pulido
	Pulido electrolítico
	Niquelado
	Dacromet
	Pulverización de teflón
Materiales	Alambre de acero para resortes de carbono SWC
	Alambre de piano SWPB
	Alambre de acero inoxidable SUS301, SUS302, SUS304, SUS316, SUS631
	65Mn
	82B
	55CrSi (SWOSC-V)
	Alambre niquelado, alambre galvanizado
	Alambre de cobre, alambre de cobre fosforado, alambre de cobre de berilio
	Alambre cuadrado, alambre plano, alambre semicircular
	Alambre de material de aleación
	Otro alambre de acero de especificaciones especiales
